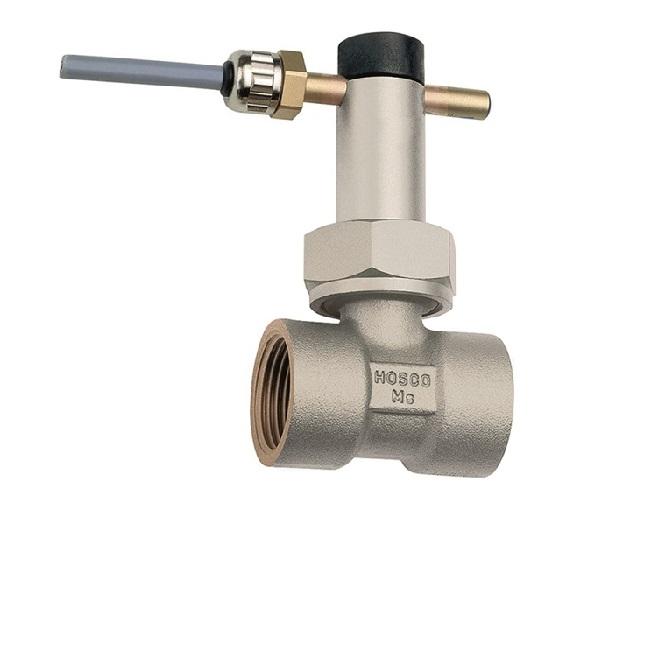

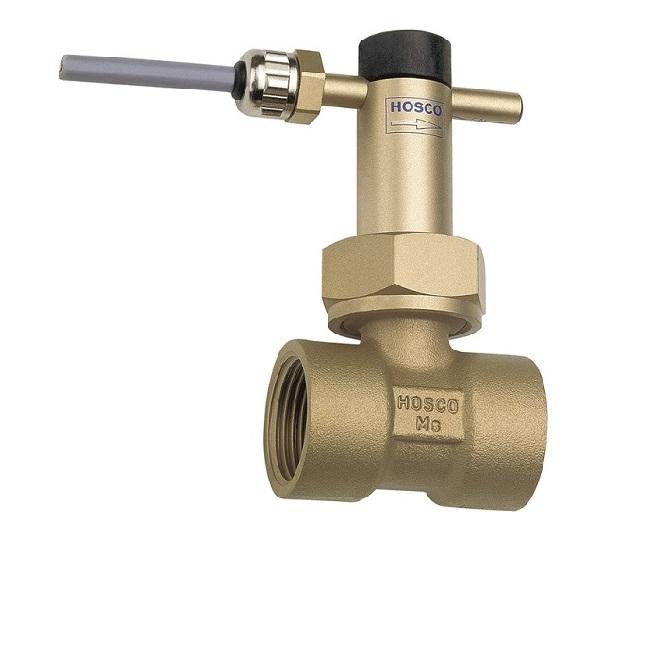

볼텍스/패들식 유량계
스위치 UR1...G / A
제품정보
- 용도 : 유량 스위치
- 유체 : 물 (오일, 기체 및 부식성 유체는 주문시 가능)
- 관경 : DN 10..50
- 측정 방식 : 리드 스위치
- 측정 범위 : 1.3..35 l/m (Qmax : 150 l/m까지) _ 자세한 내용은 표 “범위” 참조
- 사용 압력 : PN 25 bar (UR1) 또는 PN 10 bar (UR2)
제품특징
- 적은 압력 손실
- 콤팩트형 설계
- 나사식 연결
- 장치는 스프링-지지 패들의 원리와 리드 스위치의 자기적 유도로 작동한다.
제품사양
|
스위치 |
리드 스위치 |
|
|
공칭 폭 |
DN 10..50 |
|
|
공정 연결부 |
황동 / 스테인리스 강 암나사 G 3/8..G 1 황동 / POM – 수나사 G 1/2 A (더 많은 공정 연결부는 주문시 가능) |
|
|
스위칭 범위 |
1.3..35 l/m |
자세한 내용은 표 “범위” 참조 |
|
Qmax. |
150 l/m까지 |
|
|
공차 |
실제값의 ±15 % |
|
|
압력 |
황동 스테인리스 강 |
PN 25 bar (UR1) |
|
유체 온도 |
황동 스테인리스 강 |
-20..+110 °C (옵션으로 150 °C) (UR1) |
|
대기 온도 |
-20..+70 °C |
|
|
유체 |
물 (오일, 기체 및 부식성 유체는 주문시 가능) |
|
|
전원 데이터 |
“UR1 황동 스위칭 유닛” 또는 “UR1 플라스틱 스위칭 유닛” 참조 |
|
|
재료 유체-접촉부 |
황동 본체: CW617N 니켈 도금, CW614N 니켈 도금, 1.4310, 1.4301, 하드 페라이트, NBR |
스테인리스 강 본체: 1.4305, 1.4571, 1.4310, 1.4310, 하드 페라이트 PTFE-코팅, FKM |
|
옵션: POM 재료 본체 (PN 10) PPS 재료 본체 (PN 10)
연결부 G 1 /2 A POM (PN 10) |
||
|
재료 비유체 접촉부 |
“UR1 황동 스위칭 유닛” 또는 “UR1 플라스틱 스위칭 유닛” 참조 |
|
|
중량 |
표 “치수 및 중량” 참조 |
|
|
설치 위치 |
기본: 수평 유체 인입부; 스위칭 유닛이 배관의 밑 방향 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침 |
|
