용적식(스크루 타입)

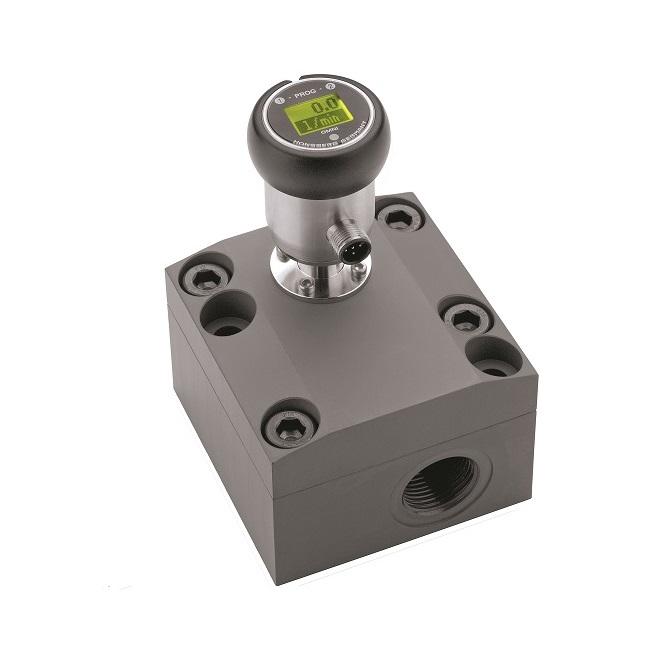

OMNI-VHZ
제품정보
- 한쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량 측정
- 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
- 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체
제품특징
- 기어 휠 원리를 이용한 유량 센서
- 점성 유체 (오일, 에멀젼)에 적합
- 아날로그 출력 (4..20 mA/0..10 V)
- 두 개의 프로그램 가능 스위치
- 그래픽 LCD 디스플레이, 햇빛과 어두운 곳에서 읽을 수 있는 백라이트 기능
- 표시되는 단위 변경 가능
- 회전하며 착탈이 가능한 링을 통한 파라미터 프로그래밍 (프로그래밍 보호)
- 스크래치가 없고 화학물질에 강한 글라스이며 금속 하우징 보호
- 측정값을 잘 읽을 수 있도록 회전 가능한 전자 헤드
- 견고한 소형 구조
- 간단한 설치
제품사양
| 센서 | 기어 휠 체적계 | |
|---|---|---|
| 파이프 관경 | DN 8....25 | |
| 공정 연결 | 암나사 G ¼ .... G 1 | |
| 측정 유량 범위 | 0.02...150 l/m 상세 내용은 "유량 범위" 표 참조 | |
| 측정 정확도 | 규정된 계측 유량 범위 ( 20 ㎟/s 에서 측정)에서 측정된 값 ± 3% | |
| 재현성 | ± 0.3% | |
| 유체온도 |
-20....+120 °C |
|
| 대기온도 | -20....+70 °C | |
| 내압 | "내압 및 중량" 표 참조 | |
| 압력 손실 | 위의 "기능 및 장점-부피측정, 기어휠" 페이지 참조 | |
| 재질, 유체-접촉부 | "재질" 표 참조 | |
| 재질, 비유체-접촉부 |
전자장치 하우징: 스테인리스 강 1.4305 유리: 강화 미네랄 유리 자석: 사마륨-코발트 링: POM 어댑터: 니켈도금 CW614N |
|
| 공급전압 | 18 ... 30 V DC | |
| 소비 전력 | < 1 W | |
| 아날로그 출력 |
4...20 mA / 부하 500 Ω 최대 또는 0 ...10 V / 부하 최소 1 kOhm |
|
| 스위칭 출력 | 트랜지스터 출력 "푸쉬-풀" (단락 보호 및 반대극성 방지) Iout = 최대 100 mA | |
| 히스테리시스 | 조정가능, 최소 또는 최대값에 따라 히스테리스의 위치 변동 | |
| 디스플레이 |
백라이트 장착 그래픽 LDC-디스플레이(반투과성), 온도 유량 범위 확장 -20 ... +70 ℃, 32 x 16 픽셀, 배경 발광, 값 및 단위 표시, 디스플레이에 메세지가 동시에 알림시 LED 신호 램프가 점멸 |
|
| 전원 연결 | 원형 플러그 커넥터 M12 x 1, 5극 | |
| IP 등급 | IP67 / 유입식인 경우 IP68 | |
| 중량 | "내압 및 중량" 표 참조 | |
| 인증 | CE | |
